本標準采用SGB試塊和SRB試塊，SGB試塊用于測定探傷儀、按著探頭系統性能以及對食品做高速和校驗。根據不同曲率的被檢管件，制作六種不同的SGB試塊。

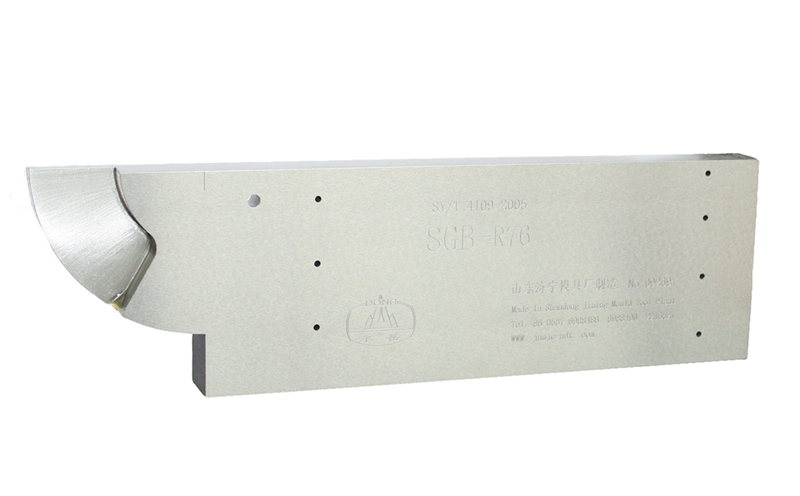

SGB試塊是用于油氣管道對接環焊縫超聲檢測的標準試塊。以下是其詳細介紹：

• 用途：主要用于測定探傷儀、探頭系統性能，以及對儀器進行調整和校驗，也用作焊縫的靈敏度調節。利用SGB試塊可以測定超聲檢測系統的多項性能，包括斜探頭的入射點、前沿距離、折射角、近場分辨力、主聲束在水平方向上的偏斜角、主聲束有無雙峰等，還可使用直探頭測定超聲波探傷儀的水平線性和垂直線性，調節儀器的掃描線性，制作距離—波幅曲線，以調節檢測靈敏度，并以此評價缺陷的大小，對缺陷定量。

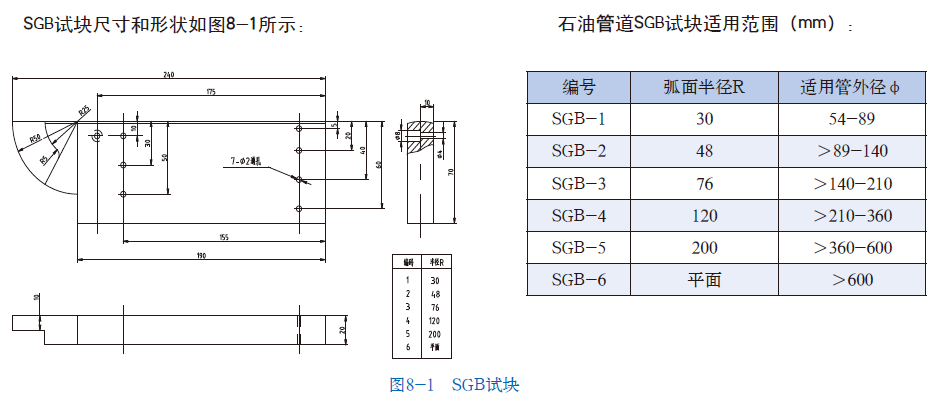

• 結構特點：根據不同曲率的被檢管件，制作了六種不同的SGB試塊。試塊的弧面半徑和適用的管道外徑有特定的對應關系，每種編號試塊的圓弧面半徑與其適用的管外徑（半徑）比值為0.9 - 1.5。試塊高度為70mm，厚度為20mm，長度為240mm。橫通孔分兩列，從5mm至60mm按高度方向均勻分布，孔徑為2mm，可以滿足標準規定的壁厚為5mm - 50mm的管道制作距離—波幅曲線的要求。每塊SGB試塊的重量不大于2.5kg。

• 制作要求：應采用與被檢材料相同或聲學性能相近的鋼材制成，其材料用直探頭檢測時，不得出現大于Φ2mm平底孔回波幅度1/4的缺陷信號。試塊的制作要求應符合JB/T10063和JB/T7913的規定。
