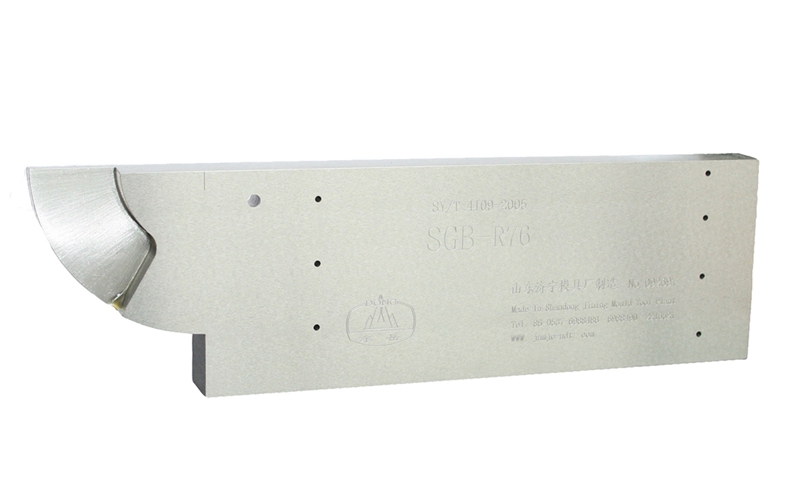

油氣管道檢測用縱向缺陷試塊是用于油氣管道無損檢測中，專門模擬和檢測管道縱向缺陷的標準試塊，以下是其相關介紹：

用途

• 設備校準與靈敏度調整：用于校準超聲檢測設備，確定設備的檢測靈敏度和參數設置。通過試塊上已知的縱向缺陷，調整儀器的增益、閾值等參數，使設備能夠準確檢測出管道中類似的縱向缺陷信號，確保檢測結果的準確性和可靠性。例如，在使用超聲檢測設備時，根據縱向缺陷試塊上不同深度和尺寸的人工缺陷，調整設備的靈敏度，使設備能夠清晰地顯示出缺陷的回波信號，從而準確判斷管道中實際缺陷的位置和大小。

• 檢測人員培訓與考核：幫助檢測人員熟悉縱向缺陷的超聲信號特征和檢測方法。檢測人員通過對試塊的檢測練習，了解不同類型、尺寸的縱向缺陷在超聲檢測儀器上的顯示特點，掌握缺陷定位、定量的技巧，提高檢測人員的技能水平和對缺陷的識別能力，以便在實際檢測中能夠準確判斷和評估油氣管道中的縱向缺陷。同時，也可用于對檢測人員進行考核，檢驗其對縱向缺陷檢測的掌握程度和操作技能。

• 檢測方法驗證與評估：在采用新的檢測技術、工藝或設備時，利用縱向缺陷試塊來驗證檢測方法的有效性和適用性。通過將檢測結果與試塊上已知的缺陷情況進行對比，評估新方法對縱向缺陷的檢測精度、靈敏度、分辨率等指標，為新檢測方法在油氣管道檢測中的應用提供數據支持和技術依據。

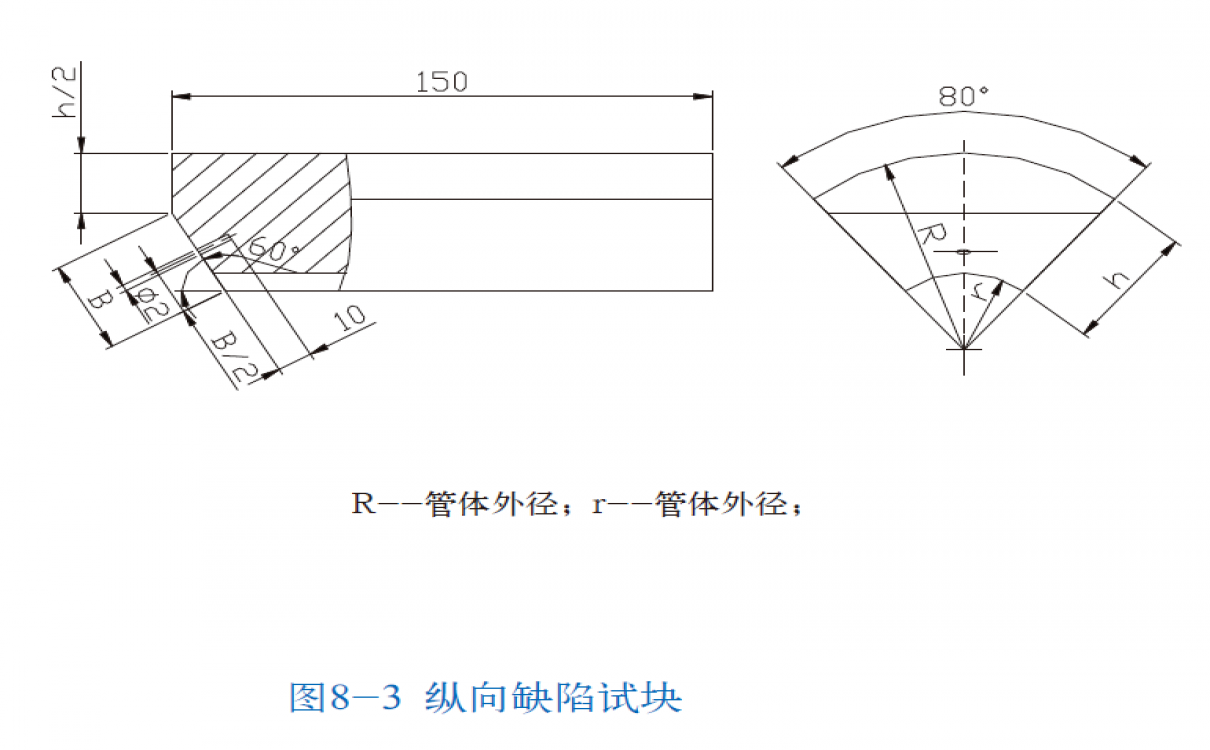

結構特點

• 材質：通常選用與油氣管道相同或聲學性能相近的材料，如碳鋼、合金鋼等。這是為了保證超聲波在試塊和管道中的傳播特性一致，包括聲速、衰減系數等，使試塊能夠真實地模擬管道的聲學環境，從而準確反映管道中縱向缺陷的檢測情況。

• 形狀和尺寸：一般為長方體或圓柱體，其尺寸根據實際檢測需求和相關標準確定。長度通常在幾十厘米到一米左右，以滿足檢測設備的掃查范圍；寬度和厚度則要考慮到管道的規格、檢測探頭的尺寸以及試塊上人工缺陷的布置等因素，一般寬度在幾厘米到十幾厘米之間，厚度在幾厘米左右。例如，對于外徑較大的油氣管道，試塊的寬度和厚度可能會相應增加，以更好地模擬管道的實際情況。

• 人工缺陷：這是縱向缺陷試塊的關鍵部分，用于模擬油氣管道中的縱向缺陷。常見的人工缺陷有縱向刻槽、縱向通孔、縱向平底孔等?？滩鄣纳疃取挾群烷L度根據不同的檢測要求進行設計，深度一般從幾毫米到十幾毫米不等，寬度在毫米級別，長度在幾厘米到十幾厘米之間，以模擬不同程度的縱向裂紋等缺陷；縱向通孔和平底孔的直徑也有多種規格，從較小的如1 - 2mm到較大的5 - 10mm，用于模擬管道內部的縱向孔洞類缺陷。這些人工缺陷的位置和分布通常會均勻或有規律地設置在試塊上，以便于檢測和分析。例如，在試塊上按照一定的間距和深度分布多個縱向刻槽或通孔，以模擬管道中不同位置和嚴重程度的縱向缺陷。

制作與標準

• 制作工藝：制作過程需要嚴格控制，以保證試塊的質量和缺陷模擬的準確性。對于人工缺陷的加工，通常采用電火花加工、激光加工等高精度加工方法。電火花加工可以精確控制刻槽或通孔的形狀和尺寸，表面粗糙度也能滿足要求，從而保證缺陷的模擬效果；激光加工則具有加工精度高、熱影響區小等優點，能夠制作出高質量的人工缺陷。此外，試塊的表面處理也很重要，需要保證表面平整、光滑，以減少超聲信號的反射和散射，提高檢測的準確性。

• 相關標準：油氣管道檢測用縱向缺陷試塊的制作和使用遵循相關的國家標準和行業標準，如GB/T 19800《無損檢測 聲發射檢測 油氣管道聲發射檢測及評價方法》、SY/T 4109《石油天然氣鋼質管道無損檢測》等。這些標準對試塊的材質、尺寸公差、人工缺陷的加工精度、表面質量以及標識等方面都有明確規定，以確保試塊的一致性和可靠性，保證不同檢測機構和人員使用的試塊符合統一標準，從而使檢測結果具有可比性和可重復性。
