RB-1、RB-2、RB-3為系列試塊，分別適合8-25、8-100和 8-150mm的板厚，其標準反射體為φ3×40mm的橫通孔。主要用途繪制距離-波幅曲線，調整探測范圍和掃查速度。測定斜探頭的K值。

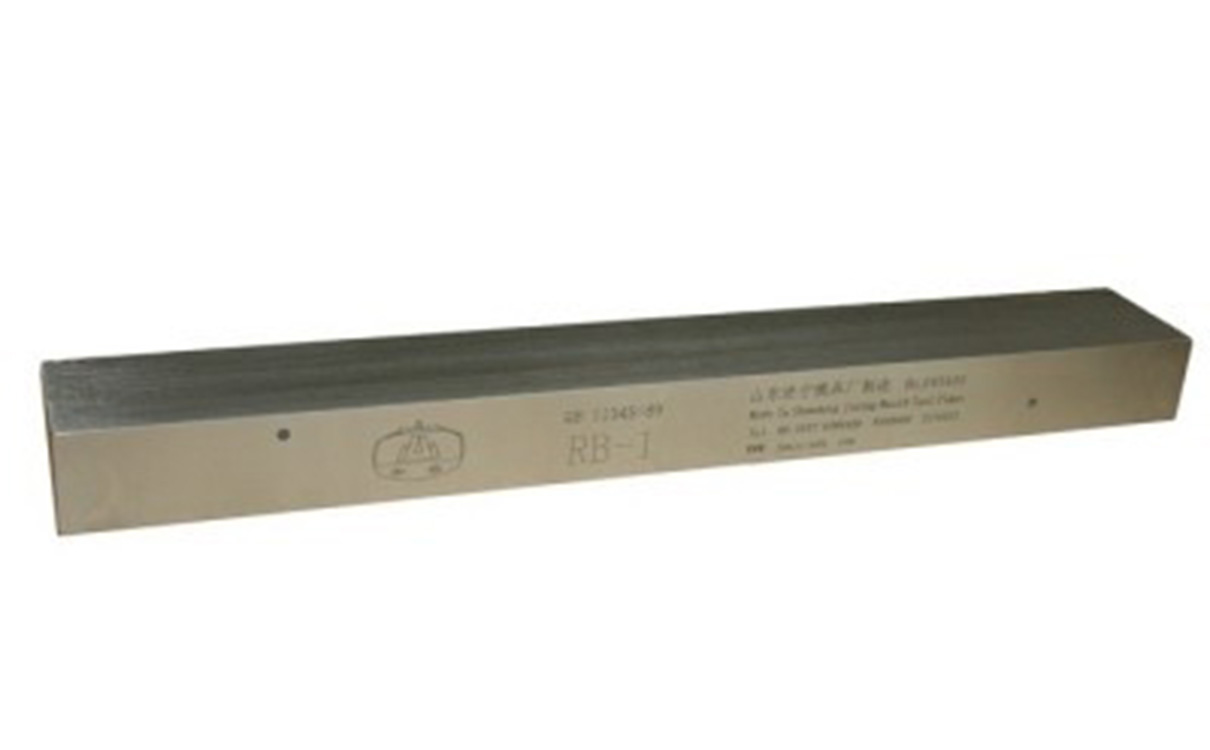

RB-1試塊，適用于檢測工件厚度為≥8mm~25mm的焊接接頭。橫波檢驗時直射波檢測所對應的標準孔深度分別為5mm、10mm、15mm、20mm、一次反射波檢測所對應的標準孔深度分別為30mm、35mm、40mm、45mm、二次反射波檢測所對應的標準孔深度分別為55mm、60mm、65mm、70mm。縱波檢測時所對應的標準孔深度為5mm、10mm、15mm、20mm、50mm

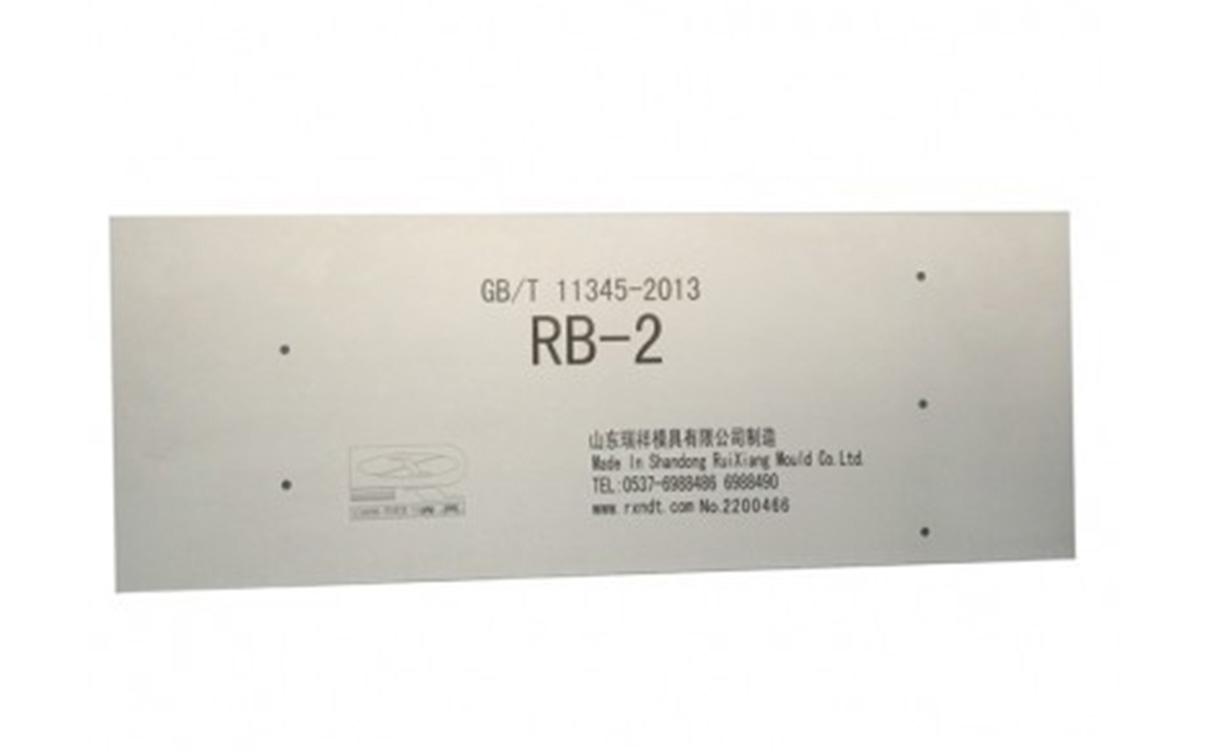

RB-2試塊，適用于檢測工件厚度為≥8mm~100mm的焊接接頭。橫波檢驗時直射波檢測所對應的標準孔深度分別為10mm、20mm、30mm、40mm、50mm、60mm、70mm、80mm、90mm、100mm，一次反射波檢測所對應的標準孔深度分別為120mm、130mm、140mm、150mm、160mm、170mm、180mm、190mm、200mm、210mm。縱波檢測時所對應的標準孔深度為10mm、20mm、30mm、40mm、50mm。

RB-1、RB-2、RB-3試塊是依據GB/T11345-89鋼焊縫手工超聲波探傷標準的超聲波標準試塊。以下是具體介紹：

• 適用板厚

• RB-1：適合8-25mm的板厚。

• RB-2：適合8-100mm的板厚。

• RB-3：適合8-150mm的板厚。

• 標準反射體：均為Φ3mm×40mm的橫通孔。

• 主要用途

• 繪制距離—波幅曲線：通過試塊上已知的反射體，測量不同距離下的反射波幅，從而繪制出距離—波幅曲線，用于對被檢工件中缺陷的定量分析。

• 調整探測范圍和掃描速度：根據試塊的尺寸和反射體的位置，調整超聲波探傷儀的探測范圍和掃描速度，確保能夠準確地檢測到被檢工件中的缺陷。

• 測定斜探頭的K值：將斜探頭放置在試塊上，通過測量反射波的位置和角度，計算出斜探頭的K值，即折射角的正切值，用于確定探頭的檢測角度和范圍。
