國家標準GB/T 11345—2013《焊縫無損檢測 超聲檢測 技術、檢測等級和評定》

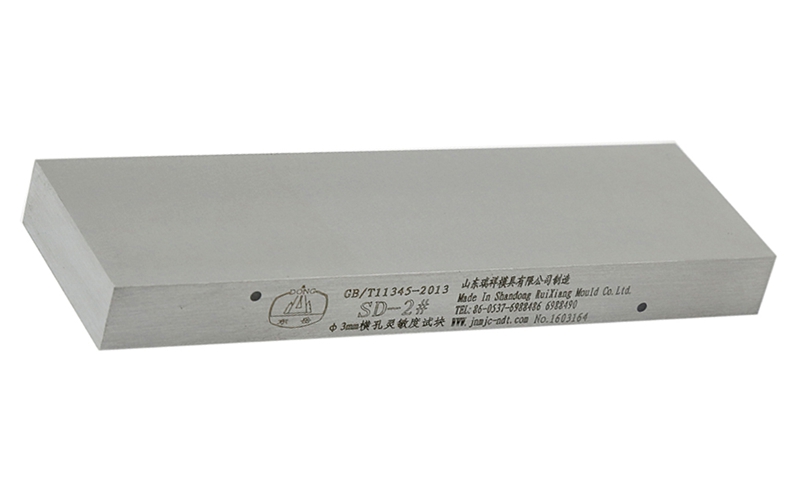

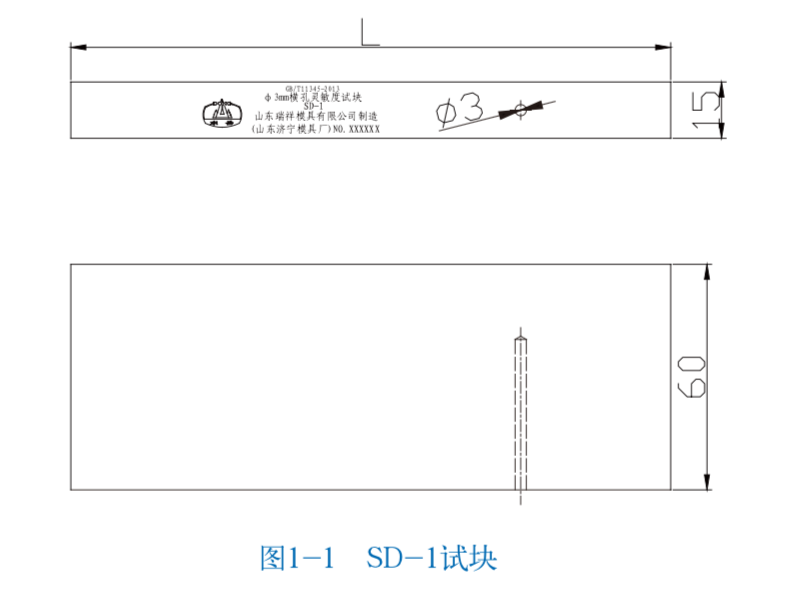

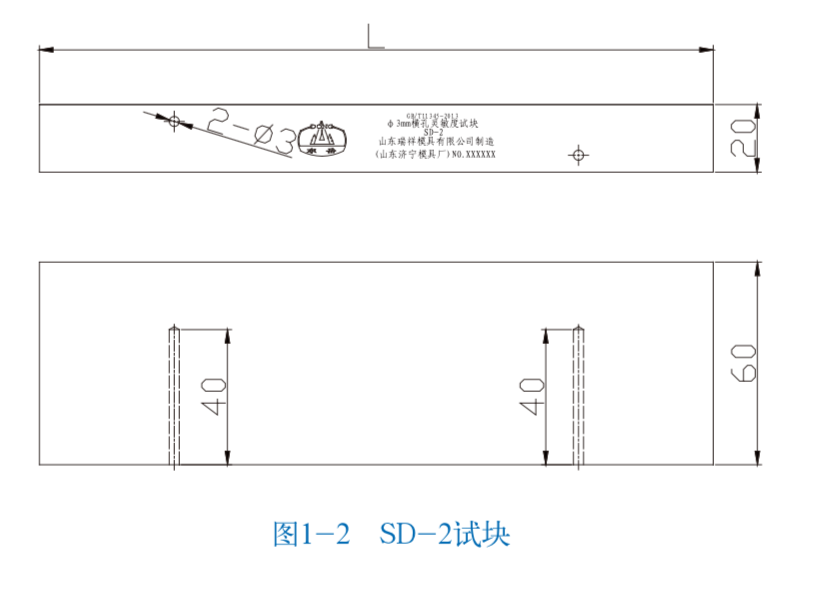

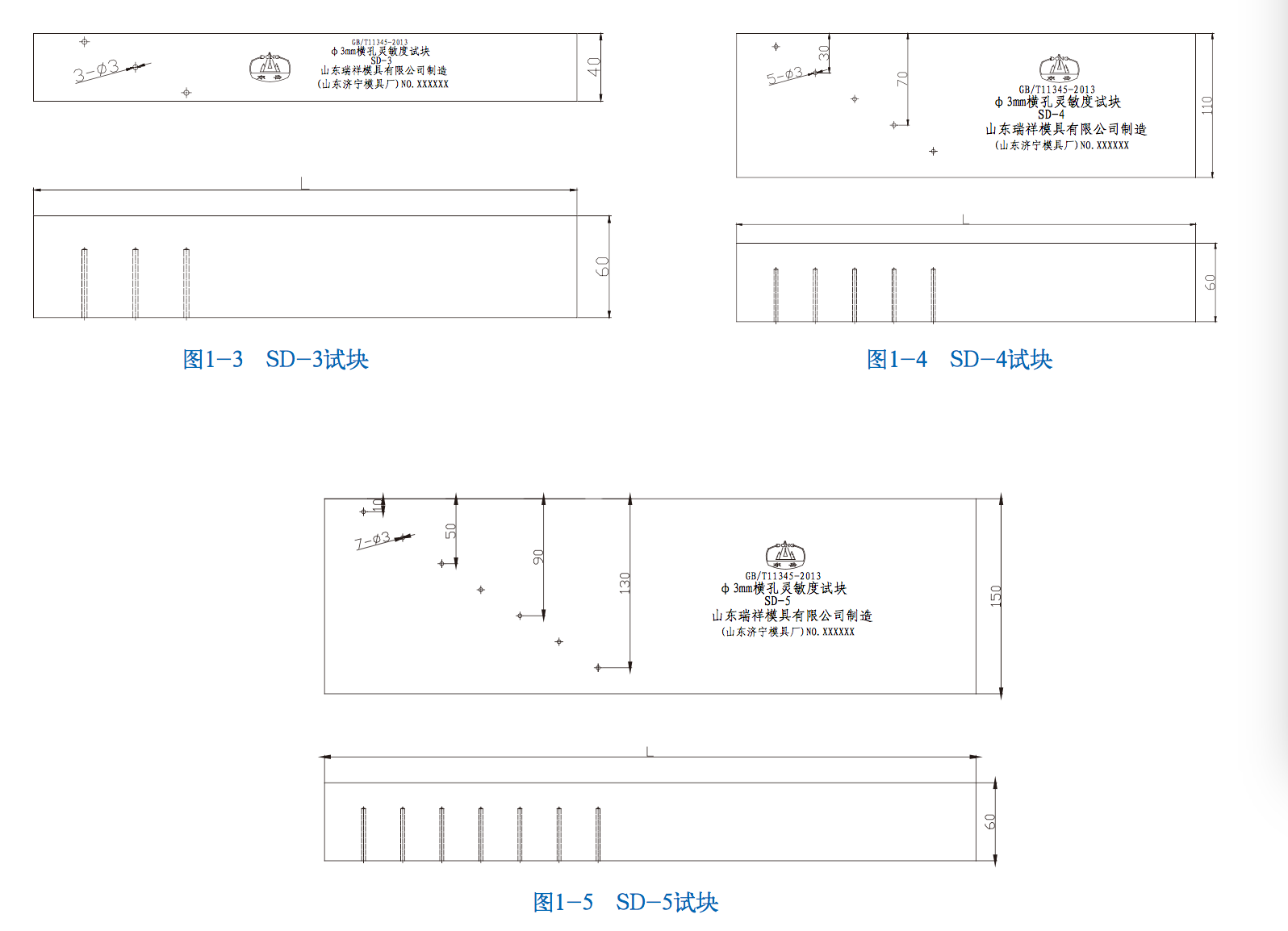

φ3mm橫孔靈敏度試塊是指在試塊內部加工有直徑為φ3mm橫孔的試塊，橫孔一般為柱體，深度通常為40mm，并帶有120°尖角盲孔。常見的有SD系列試塊，如SD-1至SD-5。

制作要求

• 材質：一般選用組織均勻、聲學各向同性、晶粒度為7-8級的20號優質碳素結構鋼等材料。

• 尺寸精度：橫孔圓柱面與檢測面平行，圓柱面粗糙度Ra=3.2μm，橫孔圓柱體中心線與檢測面平行誤差不應大于±0.03mm。

用途

• 校準檢測靈敏度：將探頭置于試塊檢測面，使探頭聲軸線與橫孔中心線垂直，前后左右移動探頭找出最高波反射位置，利用直射法、一次反射及多次反射法依次找出不同埋藏深度孔反射最高波，將其連成一條曲線，并將其調整至滿屏的80%，以此來設定和校準檢測靈敏度。

• 繪制距離-波幅曲線：通過試塊上已知的φ3mm橫孔，測量不同距離下的反射波幅，從而繪制出距離-波幅曲線，用于對被檢工件中缺陷的定量分析。

• 評估檢測系統性能：檢測系統對φ3mm橫孔的檢測效果，可以反映出檢測系統的分辨率、信噪比等性能指標，進而評估檢測系統是否能夠滿足檢測要求。

應用場景

• 焊縫檢測：在鋼結構、管道等焊縫的超聲檢測中，常用于設定檢測靈敏度和繪制距離-波幅曲線，幫助檢測人員判斷焊縫中是否存在缺陷以及缺陷的大小和位置。

• 鍛件檢測：對各種金屬鍛件進行超聲檢測時，可使用φ3mm橫孔靈敏度試塊來校準檢測設備，確保能夠檢測出鍛件內部的微小缺陷。

• 復合材料檢測：在復合材料的超聲檢測中，用于調整檢測系統的靈敏度，使檢測人員能夠準確地檢測出復合材料內部的分層、脫粘等缺陷。
