CTRB試塊是船舶鋼焊縫超聲波檢測中常用的對比試塊，分為CTRB-1、CTRB-2、CTRB-3三種型式。具體如下：

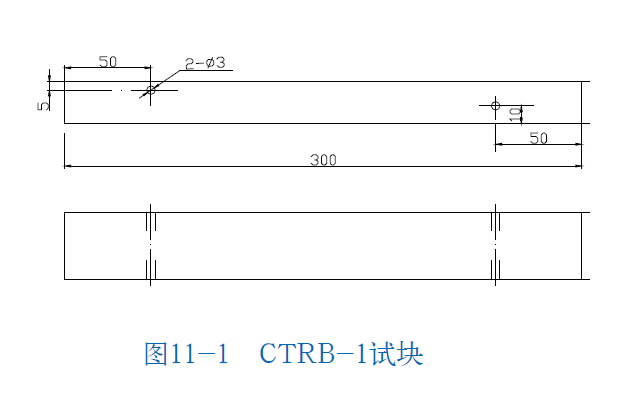

• CTRB-1型試塊：適用于被檢焊縫母材厚度6-20mm。

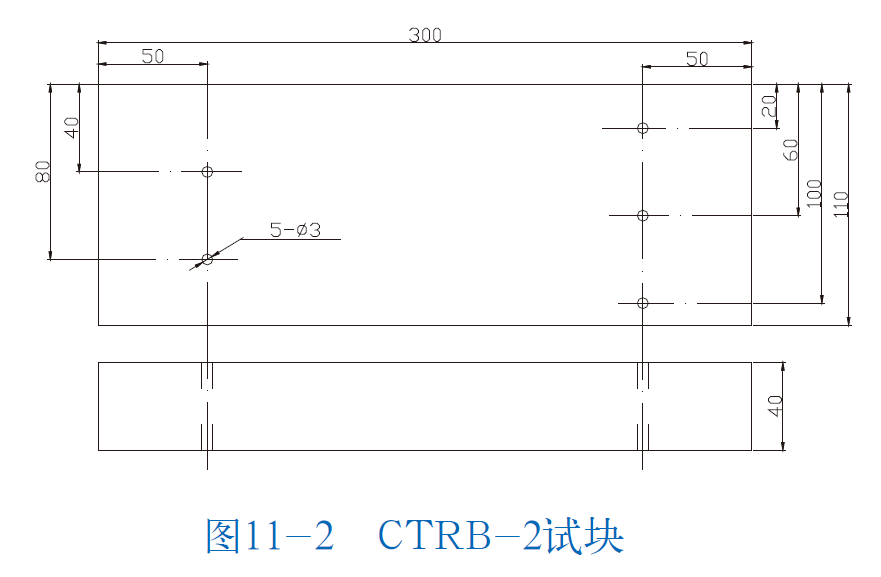

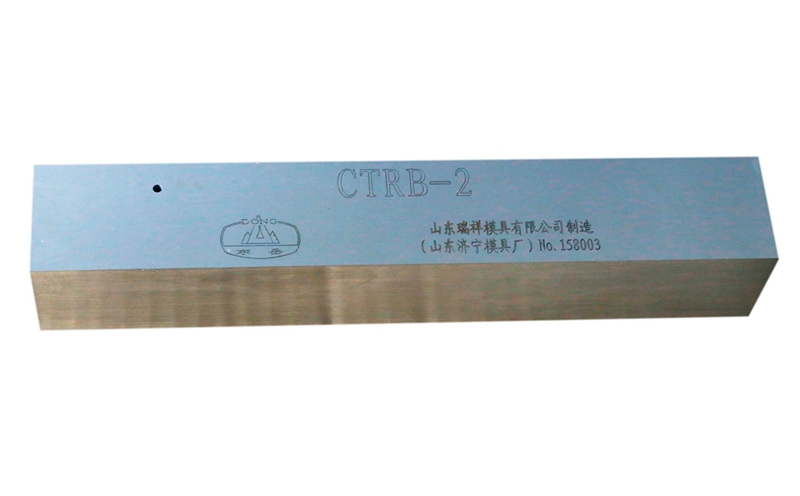

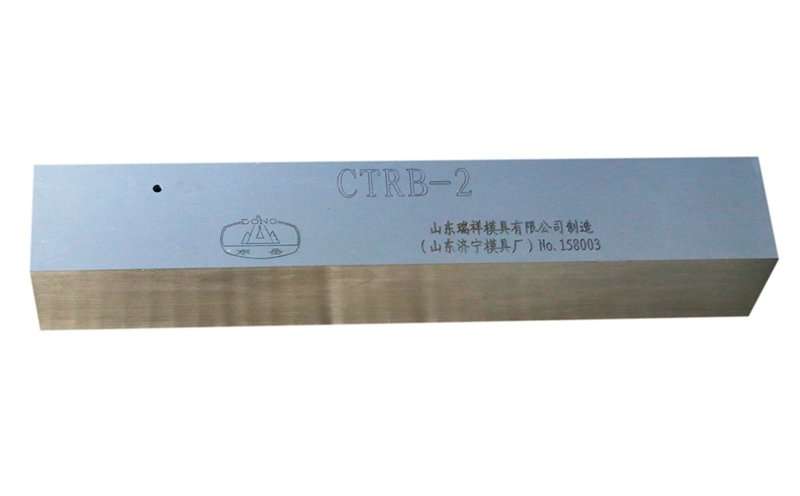

• CTRB-2型試塊：適用于被檢焊縫母材厚度10-50mm。

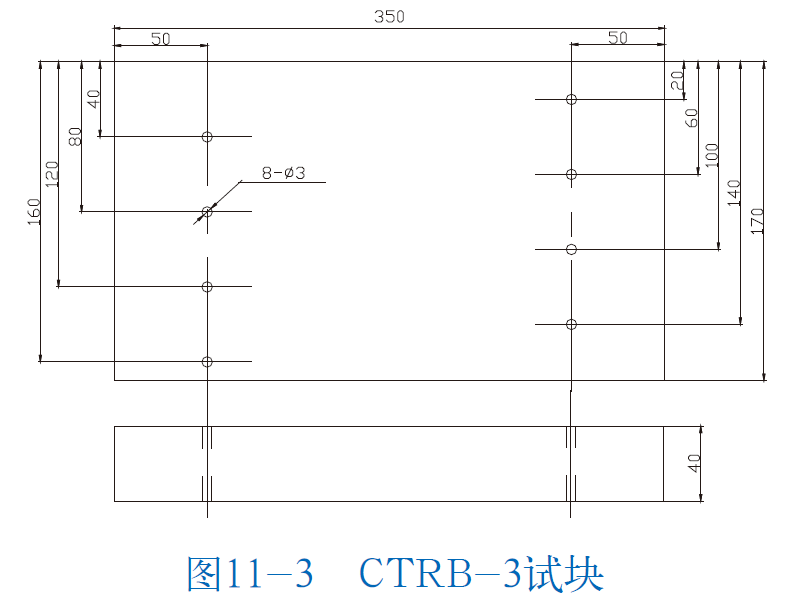

• CTRB-3型試塊：適用于的被檢焊縫母材厚度范圍未明確給出，但根據船舶鋼焊縫檢測的一般情況，可能適用于較厚的母材，比如50mm以上直至標準規定的上限100mm。

作用

CTRB試塊主要用于校準超聲波檢測設備的靈敏度和時基線，確定檢測范圍和缺陷定量，還可用于檢測人員的培訓和考核，以及驗證檢測方法的有效性。

制作要求

• 材質：對比試塊材質聲學性能應與被檢母材相同或相近，該材料用直探頭檢測時，不應存在大于或等于Φ2mm平底孔當量直徑的缺陷。

• 加工精度：試塊的尺寸精度和表面粗糙度都有嚴格要求，以保證超聲波在試塊中的傳播和反射特性符合檢測要求，例如檢測面的粗糙度不應大于6.3μm。

使用注意事項

• 耦合劑：在試塊上調整儀器和實施檢測時應使用相同的耦合劑，否則應進行對比試驗，以確保檢測結果的準確性。

• 檢測時機：對于有產生延遲裂紋傾向的材料，應在焊接完成至少24h后進行檢測；有熱處理要求的工件，應在熱處理完成之后進行檢測。
