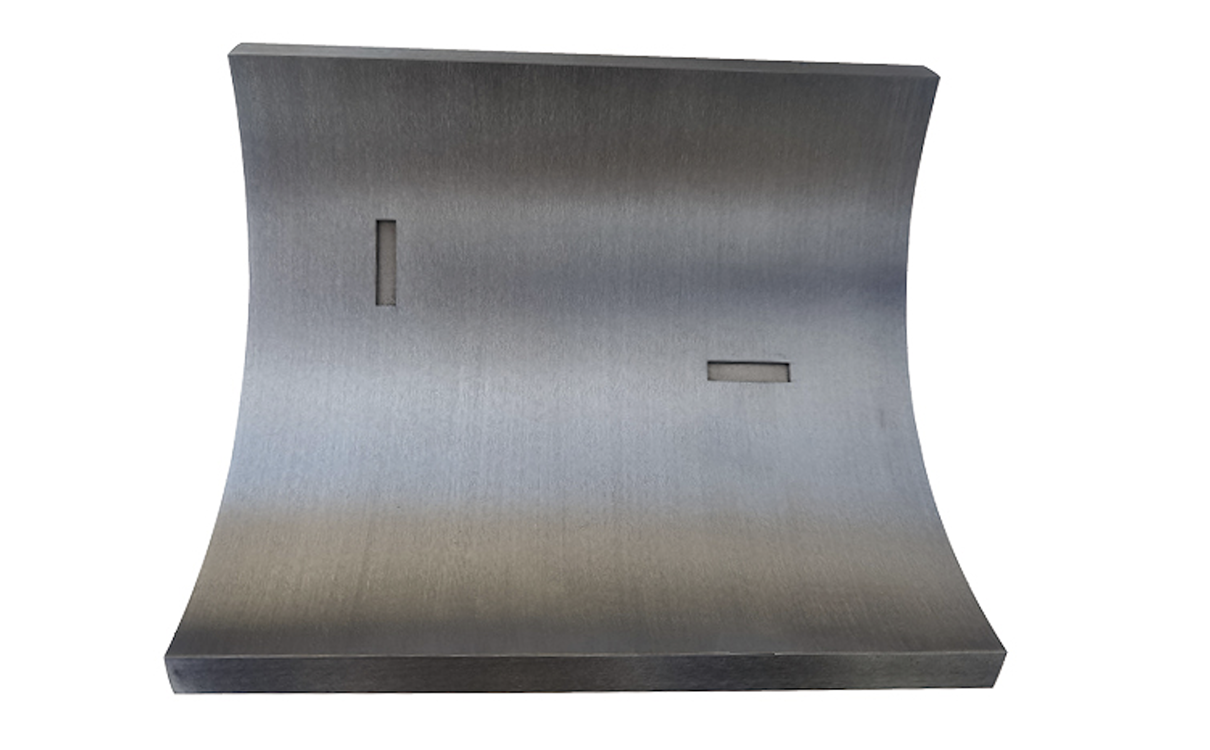

ASME管焊縫校驗試塊是依據美國機械工程師協會（ASME）相關標準制作，用于管道焊縫無損檢測的標準試塊，以下是具體介紹：

作用與用途

• 校準檢測設備：在對管焊縫進行超聲波檢測等無損檢測操作前，利用ASME管焊縫校驗試塊對檢測設備進行校準，確保設備的檢測參數如增益、聲時、波幅等準確可靠，使檢測結果具有可比性和準確性。

• 評估檢測方法：通過在試塊上模擬各種可能出現的管焊縫缺陷情況，檢驗和評估所采用的無損檢測方法的有效性和可靠性，確定檢測方法是否能夠準確識別和定位不同類型、不同尺寸的缺陷。

• 培訓與考核檢測人員：為檢測人員提供實際操作練習的對象，幫助他們熟悉檢測設備的操作方法和檢測流程，掌握對不同類型缺陷的識別和判斷技巧。同時，也可用于對檢測人員的技能水平進行考核和評定。

制作要求

• 尺寸規格

• 長度：試塊最小長度L應為200mm或8T取大者，T為標稱壁厚。

• 弧長：內徑Do≤100mm時，最小弧度為270°；Do＞100mm時，最小弧長為200mm或3T取大者。

• 槽深：各槽槽深11%T≥h≥8%T。有堆焊層時，試塊堆焊層側的槽深，應加上堆焊層厚度。

• 槽寬：槽寬≤6mm。

• 槽長：槽長≥25mm，且應足以為校驗提供3:1的信噪比。

• 材料選擇：通常選用與實際管道材料聲學性能相似的材料，如碳鋼、合金鋼等，以保證超聲波在試塊和實際管道中的傳播特性相近。

• 加工工藝：試塊的加工精度要求較高，線槽可用電火花加工，或R≤3mm的端銑削。

類型劃分

常見的有ASME -1#、2#、3#、4#、5#、6#等型號。不同型號的試塊主要是根據焊縫厚度等參數來區分，例如：

• **ASME -1#**：適用于焊縫厚度≤25mm的情況，T為19，L為57，孔徑為Φ2.4或Φ2.5，切槽尺寸為51×5×0.38或25×6.4×0.38。

• **ASME -2#**：用于焊縫厚度＞25-51mm或＞25-50mm，T為38，L為154或114，孔徑為Φ3.2或Φ3，切槽尺寸為51×5×0.76或25×6.4×0.76。

應用場景

• 石油化工行業：在石油化工管道的安裝和維護過程中，廣泛應用ASME管焊縫校驗試塊對管道焊縫進行無損檢測，確保管道焊縫的質量，防止泄漏等安全事故的發生。

• 電力行業：在火力發電、核電等領域的管道系統中，使用ASME管焊縫校驗試塊對管道焊縫進行檢測，保證管道系統的安全運行。

• 航空航天領域：在飛機的燃油管道、液壓管道等重要管道系統的制造和維修中，利用ASME管焊縫校驗試塊進行焊縫檢測，確保管道焊縫的質量符合航空航天的高標準要求。
