該類試塊依據承壓設備無損檢測衍射時差法超聲檢測的要求而設，試塊適用于公稱厚度為12 mm~400mm的碳鋼和低合金鋼全焊透結構型式的的對接 。

TOFD對比試塊是依據承壓設備無損檢測衍射時差法超聲檢測的要求而設計的，主要用于校準和驗證TOFD檢測系統的性能，以及評估檢測工藝的有效性。以下是具體介紹：

類型及適用范圍

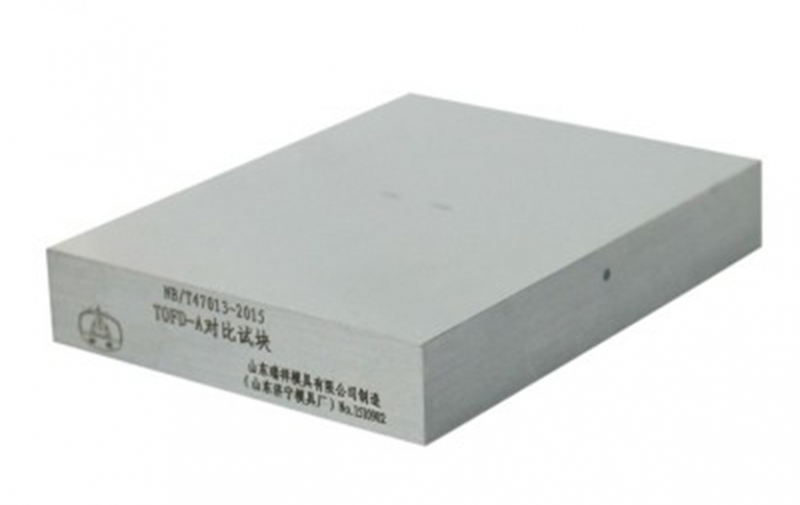

• TOFD - A、TOFD - B、TOFD - C、TOFD - D、TOFD - E型對比試塊：適用于公稱厚度為12mm - 400mm的碳鋼和低合金鋼全焊透結構型式的對接接頭。

  作用


• 校準檢測系統：通過在對比試塊上進行檢測，可以校準TOFD檢測儀器的時間、距離等參數，確保檢測結果的準確性和可靠性。例如，利用試塊上已知尺寸和位置的人工缺陷，調整儀器的掃描速度和增益，使儀器能夠準確測量缺陷的深度和位置。

• 驗證檢測工藝：在實際檢測之前，使用對比試塊對制定的檢測工藝進行驗證，評估檢測工藝的可行性和有效性。比如，通過在試塊上模擬不同類型和尺寸的缺陷，檢測并分析得到的檢測數據，判斷檢測工藝是否能夠滿足檢測要求，是否需要對工藝參數進行調整。

• 評估檢測人員技能：用于評估檢測人員的操作技能和對檢測結果的分析判斷能力。檢測人員在對比試塊上進行檢測操作，并與已知的試塊缺陷信息進行對比，可檢驗其檢測水平和對檢測數據的解讀能力。

制作要求

• 材料選擇：對比試塊應選取與被檢材料聲學特性相近的材料制備，其透聲性、聲速和聲阻抗應與受檢件相同或相近，以保證檢測結果的準確性。

• 尺寸精度：試塊的尺寸精度要求較高，特別是人工缺陷的尺寸和位置精度，需要滿足相關標準和檢測要求，以確保能夠準確模擬實際工件中的缺陷。

• 加工工藝：采用高精度的加工工藝，如電火花加工、線切割等，來制作試塊上的人工缺陷，保證缺陷的形狀、尺寸和表面質量符合要求。
