WGT-1、2、3試塊
鐵路探傷用無損檢測超聲波WGT-1,2,3試塊用于測定斜探頭的入射點和前沿長度；模擬鋼軌螺孔，試塊用來測定斜探頭和儀器靈敏度余量，山東瑞祥模具有限公司 中國第一塊。
WGT試塊是鐵道部推薦的鋼軌探傷對比試塊，包括WGT-1、WGT-2、WGT-3三種，具體介紹如下：

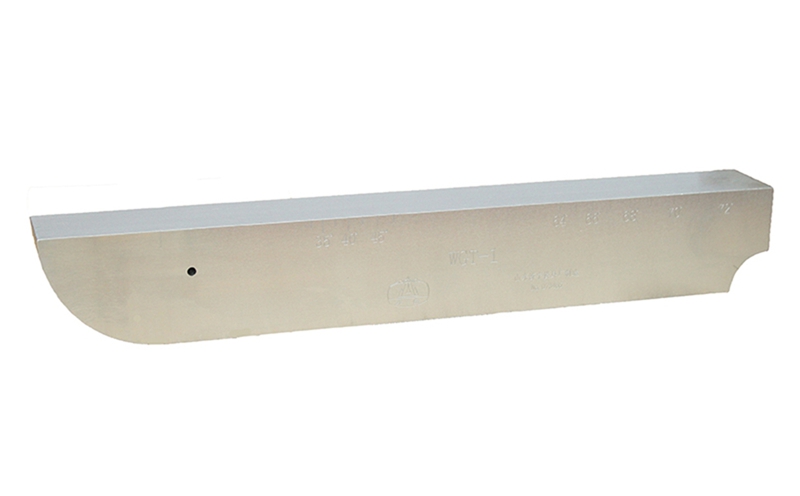

WGT-1試塊
結構特點：一端是半徑的圓曲面，另一端是的模擬鋼軌螺孔，并有深、與水平面成角的螺孔裂紋，試塊上還有一個的橫通孔。
作用：圓曲面用于測定斜探頭的入射點和前沿長度；模擬鋼軌螺孔及裂紋、橫通孔可作為斜探頭靈敏度校驗之用。
WGT-2試塊
結構特點：當從A面和B面用一次波或二次波探測時，可獲得探測深度為5、10、15、25、35、30、45、50、55、65、70和75共計12個探測點。
作用：主要用于測量探傷儀和探頭的距離幅度特性，包括探傷儀的距離補償和探頭的距離幅度特性，也可用于測量儀器的水平線性誤差。
WGT-3試塊
結構特點：有深橫通孔、橫通孔和底面等結構。
作用：利用底面可測定儀器探頭通道和探頭的靈敏度余量；利用深橫通孔可測定儀器、探頭通道和探頭的靈敏度余量及楔內回波幅度，以測定各種探頭的聲束寬度；利用橫通孔可測定探頭的聲軸偏斜角度。

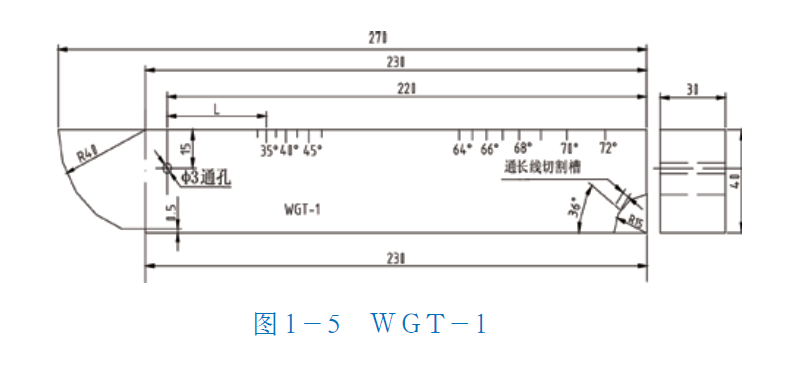

WGT-1試塊的一端是半徑R=40mm的圓曲面，用于測定斜探頭的入射點和前沿長度；另一端是R=15mm的模擬鋼軌螺孔，并有深3mm與水平面（B面）成36°角的螺孔裂紋。試塊上的φ3橫通孔是用來測定斜探頭和儀器靈敏度余量的。試塊的尺寸和形狀如圖1-5所示。

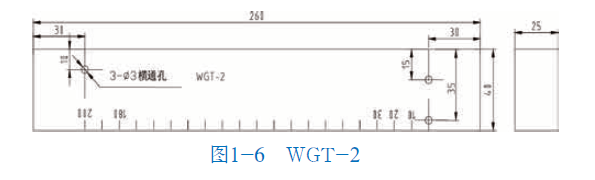

WGT-2試塊用于測量探傷儀和70°探頭的距離幅度特性，它包括探傷儀的距離補償和探頭的距離幅度特性。另外，利用該試塊也可測定儀器的水平線性誤差。試塊的尺寸和形狀如圖1-6所示。

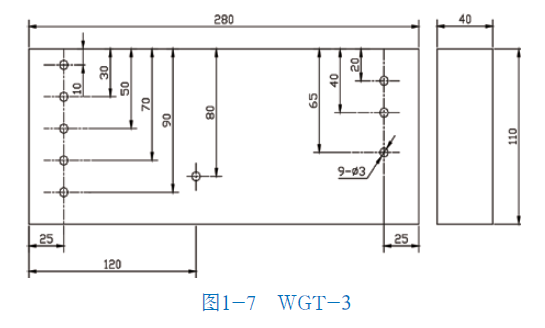

WGT-3試塊用于測定斜探頭的距離幅度和楔內回波幅度。也可作為37 °和 70°探頭靈敏度余量的測定。試塊的尺寸和形狀如圖所示。
列車運行速度的大提速，對鋼軌、車輪、車軸等探傷等級和檢驗工藝提出了更高的要求。為保障列車運行的安全，需要大量高質量的探傷試塊，我公司承擔了該項任務，并保質保量的完成了，確保了提速后列車的安全運行。
2009年12月26日京港高鐵武廣段開通運營。這是世界上一次建成里程最長、工程類型最復雜、時速達350公里的高鐵線。這標志著我國從此開啟了高鐵時代。高鐵速度的提高促進了經濟的飛速發展，同時也增加了列車運行的安全隱患。高鐵采用的是空心車軸技術，用以減輕重量，來提高列車運行速度。對空心車軸的探傷當時在國內還是盲點，經鐵道部專家推薦，我公司與國內知名企業合作，完成了空心軸探傷研究和生產，現國內所有高鐵空心軸探傷檢驗試塊都是我公司生產。列車運行速度的大提速，對鋼軌、車輪、車軸等探傷等級和檢驗工藝提出了更高的要求，我公司及時研制、提供高質量的鋼軌、車輪、車軸等探傷試塊，確保提速后的列車安全運行。
合作的單位有：北京鐵路局、上海鐵路局、鄭州鐵路局、蘭州鐵路局、昆明鐵路局、成都鐵路局、濟南鐵路局、南寧鐵路局、哈爾濱鐵路局、太原鐵路局、烏魯木齊鐵路局、青藏鐵路公司、大秦鐵路股份有限公司等。鞍鋼股份有限公司、攀枝花鋼釩有限公司軌梁廠、包鋼鋼聯股份有限公司軌梁軋鋼廠、武漢鋼鐵集團條材總廠大型分廠、鞍山市第三軋鋼有限公司、河北鋼鐵股份有限公司邯鄲分公司等也都是我們主要的戰略合作伙伴。在線鋼軌生產線的在線檢測用樣軌全部由我公司加工完成。
